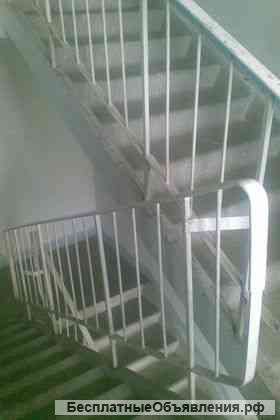

ПЕРИЛА серии 1.050.9-4.93.3 - лестничные ограждения железо-бетонных лестниц

Пермская производственная компания «ГРАН-Строй» осуществляет изготовление на заказ стальных лестничных ограждений (перил) по типовой серии 1.050.9-4.93 (выпуск 3 «Лестницы для многоэтажных общественных, административных и бытовых зданий и производственных зданий промышленных предприятий. Стальные изделия.»), разработанной ЦНИИпромзданий и введенной в действие в 1995 году (взамен серий 1.050.1-2 вып.2, 1.050.1-3 вып.2 и 1.450-1 вып.2)

Типовые стальные перила по серии 1.050.9-4.93.3 включают ограждения лестничных маршей (типа ОМ и ЛО), лестничных площадок (типа ОП, ОМВ, ОМН и ЛО) и проема лестничной клетки (типа ОК).

Стальные ограждения (перила) лестничного марша типов ОМ и ЛО
Номенклатура типовых ограждений железо-бетонных лестничных маршей по серии 1.050.9-4.93.3 включает 20 основных типо-размеров перил (7 типо-размеров перил типа ОМ, 1 типо-размер соединительного элемента ОМД и 12 типо-размеров перил типа ЛО):

ОМ 11-1 (11-2, 11-3) (черт. 1.050.9-4.93.3-49)
ОМ 11-4 (11-5, 11-6) (черт. 1.050.9-4.93.3-55)
ОМ 14-1 (14-2, 14-3) (черт. 1.050.9-4.93.3-37)
ОМ 15-1 (15-2, 15-3) (черт. 1.050.9-4.93.3-38)
ОМ 17-1 (17-2, 17-3) (черт. 1.050.9-4.93.3-46)
ОМ 17-4 (17-5, 17-6) (черт. 1.050.9-4.93.3-52)
ОМ 18-1 (18-2, 18-3) (черт. 1.050.9-4.93.3-39)
ОМД-1 (2) (черт. 1.050.9-4.93.3-97)
ЛО 1 (черт. 1.050.9-4.93.3-99)
ЛО 11 (черт. 1.050.9-4.93.3-100)
ЛО 12 (черт. 1.050.9-4.93.3-101)
ЛО 13 (черт. 1.050.9-4.93.3-102)
ЛО 14 (черт. 1.050.9-4.93.3-103)
ЛО 15 (черт. 1.050.9-4.93.3-104)
ЛО 16 (черт. 1.050.9-4.93.3-105)
ЛО 17 (черт. 1.050.9-4.93.3-106)
ЛО 18 (черт. 1.050.9-4.93.3-107)
ЛО 18А (черт. 1.050.9-4.93.3-108)
ЛО 19 (черт. 1.050.9-4.93.3-109)
ЛО 19А (черт. 1.050.9-4.93.3-110)

Стальные ограждения (перила) лестничной площадки типов ОП, ОМВ, ОМН и ЛО
Номенклатура типовых ограждений железо-бетонных лестничных площадок по серии 1.050.9-4.93.3 включает 15 основных типо-размеров перил (2 типо-размеров ограждений типа ОП, 5 типо-размеров ограждений верхней площадки типа ОМВ, 5 типо-размеров ограждений нижней площадки типа ОМН и 3 типо-размеров ограждений типа ЛО):

ОП 12-1 (12-2, 12-3) (черт. 1.050.9-4.93.3-88)
ОП 12-4 (12-5, 12-6) (черт. 1.050.9-4.93.3-91)
ОМВ 14-1 (14-2, 14-3) (черт. 1.050.9-4.93.3-58)
ОМВ 14-4 (14-5, 14-6) (черт. 1.050.9-4.93.3-79)
ОМВ 17-1 (17-2, 17-3) (черт. 1.050.9-4.93.3-64)
ОМВ 17-4 (17-5, 17-6) (черт. 1.050.9-4.93.3-82)
ОМВ 18-1 (18-2, 18-3) (черт. 1.050.9-4.93.3-61)
ОМН 14-1 (14-2, 14-3) (черт. 1.050.9-4.93.3-67)
ОМН 17-1 (17-2, 17-3) (черт. 1.050.9-4.93.3-70)
ОМН 17-4 (17-5, 17-6) (черт. 1.050.9-4.93.3-85)
ОМН 18-1 (18-2, 18-3) (черт. 1.050.9-4.93.3-73)
ОМН 18-1к (18-2к, 18-3к) (черт. 1.050.9-4.93.3-76)
ЛО 20 (черт. 1.050.9-4.93.3-111)
ЛО 21 (черт. 1.050.9-4.93.3-112)
ЛО 22 (черт. 1.050.9-4.93.3-113)

Стальные ограждения (перила) проема лестничной клетки типа ОК
Номенклатура типовых ограждений проемов лестничных клеток по серии 1.050.9-4.93.3 включает 1 основной типо-размер перил типа ОК:

ОК 26-4 (26-5, 26-6) (черт. 1.050.9-4.93.3-94)
В соответствии с требованиями ГОСТ 25772 стальные лестничные ограждения (перила) изготавливаются из углеродистой стали марок Ст3кп, Ст3пс и Ст1пс по ГОСТ 380 (стали С235 или С245 по ГОСТ 27772).

Типовые стальные перила рассчитаны на нагрузки, предусмотренные п. 8.3.2 СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85): горизонтальные нормативные нагрузки на поручни перил общественных зданий — 0,8 кН/м (80 кгс/м).

Данные типовые ограждения лестниц и площадок устанавливаются на стандартные железобетонные лестничные марши и площадки по серии 1.050.9-4.93 (выпуск 1): лестничные марши ребристые с полуплощадкой типа ЛМП, ребристые лестничные площадки типа ЛПП, лестничные площадки типа ЛП, лестницы из накладных проступей типа 1ЛН и 2ЛН и лестничных ступеней типа ЛС, ЛСВ, ЛСН и ЛСП по стальным косоурам типа ЛК.

Чертежи металлических ограждений лестниц разработаны для зданий с высотой этажа 2,8 м; 3,0 м; 3,3 м; 3,6 м; 4,2 м; 4,8 м; 5,4 м; 6,0 м; 7,2 м.

Стальные лестничные ограждения изготавливаются сварными. Электро-дуговая сварка выполняется в соответствии с требованиями ГОСТ 23118, ГОСТ 5264, ГОСТ 14098 и ГОСТ 11534.

Ограждения лестниц защищены от коррозии в соответствии с требованиями СП 28.13330.2012 «Защита строительных конструкций от коррозии» (актуализированная редакция СНиП 2.03.11-85): загрунтованы грунтом ГФ-021.

При креплении ограждений сверху ступеней или площадок, в плите, на расстоянии 140 мм от края, сверлятся отвертия под стойки ограждения, в которые вставляются эти стойки, после чего отверстия бетонируются. При креплении ограждений с торца, стойки ограждений лестничных маршей и площадок привариваются к закладным деталям, предусмотренным в железобетонных лестничных маршах, накладных ступенях и лестничных площадках, сварным швом длиной 100 мм. При креплении ограждения площадки к стене поручень ограждения заделывается в стену на глубину 120 мм и бетонируется. Между собой лестничные ограждения связываются путем сварки с использованием металлических монтажных деталей.
