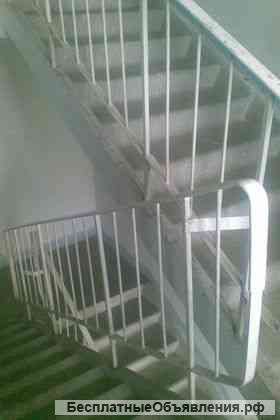

ПЕРИЛА марки ОМ 11-1 - лестничные ограждения железобетонных лестниц по типовой серии 1.050.9-4.93.3

Пермская производственная компания «ГРАН-Строй» осуществляет изготовление на заказ стальных лестничных ограждений - перил марки ОМ 11-1 по типовой серии 1.050.9-4.93 (выпуск 3 «Лестницы для многоэтажных общественных, административных и бытовых зданий и производственных зданий промышленных предприятий. Стальные изделия.»), разработанной ЦНИИпромзданий и введенной в действие в 1995 году (взамен серий 1.050.1-2 вып.2 и 1.050.1-3 вып.2)

Типовые стальные перила марки ОМ 11-1 по серии 1.050.9-4.93.3 применяются в двухмаршевых и трехмаршевых лестничных клетках общественных, административных и производственных зданий.

Ограждения ОМ 11-1 устанавливаются на лестницы из отдельных ступеней при высоте подъема марша hом = 1050 мм (лестница на 7 ступеней):

лестницы из накладных лестничных ступеней типа ЛС, ЛСВ, ЛСН, ЛСС и ЛСП по ГОСТ 8717.0-84 и ГОСТ 8717.1-84.

Металлические перила марки ОМ 11-1 изготавливаются по чертежам 1.050.9-4.93.3-49:

Длина лестничного ограждения ОМ 11-1 в плане lом = 1870 мм,
длина поручня — 2091 мм,
высота стоек — 1060 мм,
высота решетчатого заполнения — 710 мм,
количество стоек — 3,
уклон — 1:2,
угол наклона к горизонту — 26°34'.

В соответствии с требованиями ГОСТ 25772 стальные лестничные ограждения (перила) изготавливаются из углеродистой стали марок Ст3кп, Ст3пс и Ст1пс по ГОСТ 380 (стали С235 или С245 по ГОСТ 27772).

Типовые стальные перила ОМ 11-1 рассчитаны на нагрузки, предусмотренные п. 8.3.2 СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85): горизонтальные нормативные нагрузки на поручни перил общественных зданий — 0,8 кН/м (80 кгс/м).

Стальные лестничные ограждения изготавливаются сварными. Электро-дуговая сварка выполняется в соответствии с требованиями ГОСТ 23118, ГОСТ 5264, ГОСТ 14098 и ГОСТ 11534.

Ограждения лестничного марша защищены от коррозии в соответствии с требованиями СП 28.13330.2012 «Защита строительных конструкций от коррозии» (актуализированная редакция СНиП 2.03.11-85): загрунтованы грунтом ГФ-021.

При креплении перил сверху ступеней, в плите, на расстоянии 140 мм от края, сверлятся отвертия под стойки ограждения, в которые вставляются эти стойки, после чего отверстия бетонируются. При креплении ограждений с торца, стойки ограждений лестничных маршей привариваются к закладным деталям, предусмотренным в железобетонных лестничных маршах и накладных ступенях, сварным швом длиной 100 мм. Между собой лестничные ограждения связываются путем сварки с использованием металлических монтажных деталей.
