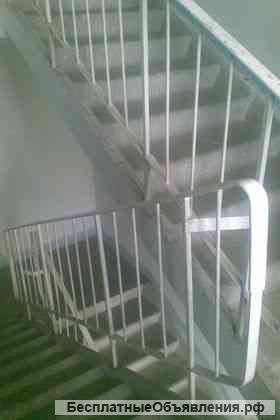

ПЕРИЛА марки МД 24.14-24.12Р - лестничные ограждения железобетонных лестниц по типовой серии 1.256.2

Пермская производственная компания «ГРАН-Строй» осуществляет изготовление на заказ стальных лестничных ограждений - перил марки МД 24.14-24.12Р по типовой серии 1.256.2-2 (выпуск 1 «Металлические ограждения лестниц общественных зданий. Ограждения лестниц зданий со стенами из кирпича с высотами этажей 2,8; 3,3; 3,6 и 4,2 м»), разработанной ЦНИИЭП учебных зданий и введенной в действие в 1987 году (взамен серии 1.256-1).

Типовые стальные перила марки МД 24.14-24.12Р по серии 1.256.2-2.1 могут применяются в стандартных двухмаршевых лестничных клетках зданий детских дошкольных учреждений (ДДУ) для устройства перильного ограждения высотой 1200 мм с дополнительным поручнем на высоте 820 мм.

Ограждения МД 24.14-24.12Р предназначены для установки на стандартные железобетонные плоские лестничные марши плитной конструкции без фризовых ступеней при высоте подъема марша hом = 1400 мм (высота этажа hэ = 2,8 м) марок:

1ЛМ 27.11.14-4 и 1ЛМ 27.12.14-4 по серии 1.151.1-6 (выпуск 1);
1ЛМ 27.11.14-4П и 1ЛМ 27.12.14-4П из бетонов на пористых заполнителях по серии 1.151.1-6 (выпуск 2);
ЛМ 28.11п и ЛМ 28.12п по серии 1.151-1 (выпуск 1), действовавшей с 1970 по 1984 год.

Ограждения МД 24.14-24.12Р также могут устанавливаться на другие стандартные железобетонные лестничные марши по ГОСТ 9818 при высоте подъема марша hом = 1400 мм (высота этажа hэ = 2,8 м):

на железобетонные лестничные марши ребристой конструкции с фризовыми ступенями марки ЛМ 28.11 и ЛМ 28.12 по серии 1.151-1 (выпуск 2), действовавшей с 1970 по 1984 год;
на железобетонные лестничные марши ребристой конструкции с фризовыми ступенями марки ЛМ 28.11 и ЛМ 28.11л по серии ИИ-03-02 (альбом 30-64), действовавшей с 1964 по 1969 год;

Металлические перила марки МД 24.14-24.12Р изготавливаются по чертежам 1.256.2-2.1-03.00.0СБ:

длина лестничного ограждения МД 24.14-24.12Р в плане lом = 2400 мм,
длина поручня — 2705 мм,
высота стоек — 1420 мм,
высота решетчатого заполнения (с шагом 100 мм) — 1180 мм,
количество стоек (с шагом 600 и 900 мм) — 4,
уклон — 156:300,
угол наклона к горизонту — 27°28'28".
В соответствии с требованиями ГОСТ 25772 стальные лестничные ограждения (перила) изготавливаются из углеродистой стали марок Ст3кп, Ст3пс и Ст1пс по ГОСТ 380 (стали С235 или С245 по ГОСТ 27772).

Типовые стальные перила МД 24.14-24.12Р рассчитаны на нагрузки, предусмотренные п. 8.3.2 СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85): горизонтальные нормативные нагрузки на поручни перил дошкольных учреждений, домов отдыха, санаториев, больниц и других лечебных учреждений — 0,3 кН/м (30 кгс/м).

Стальные лестничные ограждения изготавливаются сварными. Электро-дуговая сварка выполняется в соответствии с требованиями ГОСТ 23118, ГОСТ 5264, ГОСТ 14098 и ГОСТ 11534.

Ограждения лестничного марша защищены от коррозии в соответствии с требованиями СП 28.13330.2012 «Защита строительных конструкций от коррозии» (актуализированная редакция СНиП 2.03.11-85): загрунтованы грунтом ГФ-021.

Крепление типовых стальных ограждений марки МД 24.14-24.12Р к железобетонным лестничным маршам и ступеням лестниц выполняется по рабочим чертежам серии 2.250-2 (выпуск 1).

При креплении ограждений сверху ступеней, в плите, на расстоянии 140 мм от края, сверлятся отверстия под стойки ограждения, в которые вставляются эти стойки, после чего отверстия бетонируются.
При креплении ограждений с торца, стойки ограждений перил привариваются к закладным деталям, предусмотренным в железобетонных лестничных маршах и накладных ступенях, сварным швом длиной 100 мм.
Между собой лестничные ограждения связываются путем сварки с использованием стальных монтажных деталей.
