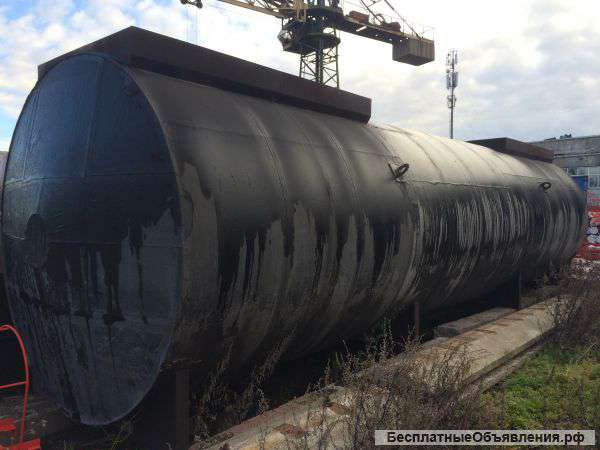

Новый резервуар ргд-60 (10 + 20 + 20 + 10)

Изготовлен в соответствии с проектом, разработанным ООО «Монтажник-2», и ТУ 5265-002-24103408-2008.

По вопросам обращайтесь к контактному лицу (в коммерческую службу нашего предприятия).

Техническая характеристика конструкции

1. Тип резервуара – двустенный стальной сварной цилиндрический горизонтальный четырехсекционный.
2. Номинальный объем резервуара, м3 – 60,0(две секции по 10 м3 и две по 20 м3)
3. Геометрический объем резервуара, м3 – 63,48(10,50+21,14+21,34+10,5).
4. Объем межстенного пространства, м3 - 1,295
5. Габаритные размеры:
длина, мм - 11095;
диаметр наружный, мм - 2790; диаметр внутренний, мм – 2760мм
высота (от низа опор до верха крышки горловины), мм - 2956.
6. Диаметр горловин, мм – 800мм – 4 шт.
7. Масса резервуара – 11747 кг.
8. Удельный вес хранимого нефтепродукта до 10 кН/м3.
9. Рабочее давление: корпус – налив; рубашка–0,01 Мпа (0,1 кгс/см2).
10. Допускаемое разряжение, Мпа (кгс/см2), не более 0,01 (0,1).
11. Максимальная высота засыпки грунта над верхней образующей стенки -1,2 м без других временных нагрузок на поверхности.
12. Материалы.
Резервуар изготовлен из углеродистой стали марки ВСт3сп-5 по ГОСТ 14637-89.
13. Наружные поверхности резервуара покрыты в два слоя Праймер НК-50 по ГОСТ 25812-83, битумно-полимерным наплавляемым материалом «Биполь».
14. Резервуар изготовлен в соответствии с требованиями проекта 69-2015-КМД, ГОСТ Р 52630-2006, ТУ 5265-002-24103408-2008.
15. Наименование рабочей среды: корпус – нефтепродукты; рубашка – азот.

Срок службы резервуара – 20 лет.

Резервуар имеет четыре горловины с крышками, патрубки заполнения межстенного пространства азотом и выхода воздуха, патрубки замерные Ду50 с выходом на линию деаэрации Ду40, врезанных в тело резервуара. На крышках горловин Ду800 резервуаров 10, 10 и 20 м3, предназначенных для хранения топлива, смонтированы линия выдачи топлива Ду40 с клапаном КПН-40, линия наполнения резервуара топливом Ду80 с клапаном отсечным Ду80, зачистной трубопровод Ду40, фланец для установки уровнемера «Струна», фланец установки датчика ПМП, лючок отбора проб Ду100. На крышке горловины Ду800 резервуара объемом 20 м3, предназначенного для хранения аварийных проливов, смонтированы линия слива топлива Ду100, линия выдачи топлива Ду80, фланец установки датчика ПМП.
